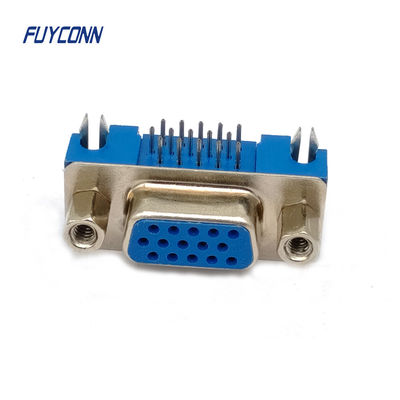

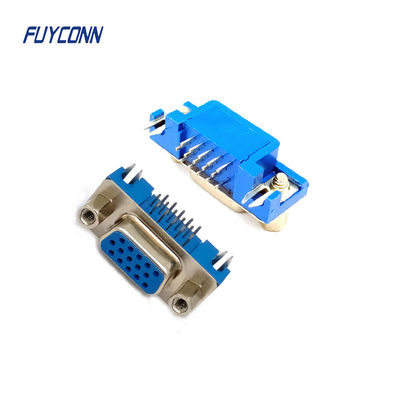

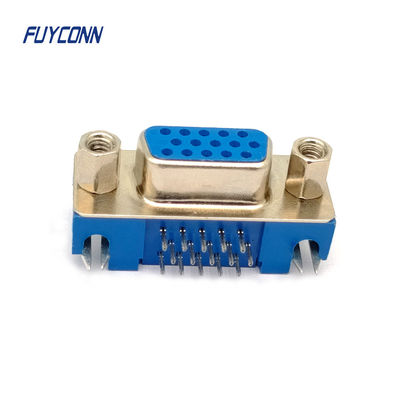

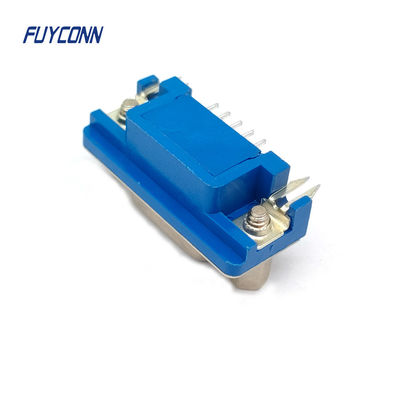

15पिन उच्च घनत्व डी-सब कनेक्टर समकोण पीसीबी महिला एचडी डीबी कनेक्टर

3 पंक्तियाँ 15 पिन एचडी उच्च घनत्व डी-एसयूबी कनेक्टर, (3.08 मिमी) 15पिन महिला समकोण पीसीबी डी-एसयूबी उच्च घनत्व कनेक्टर। डी-प्रकार के कनेक्टर में आमतौर पर कनेक्शन की दो और कभी-कभी अधिक समानांतर पंक्तियाँ होती हैं। कनेक्टर्स में एक डी-प्रारूप धातु आवरण होता है जो यांत्रिक शक्ति और सीमित स्क्रीनिंग प्रदान करता है - प्लग और सॉकेट के धातु आवरण स्क्रीनिंग प्रदान करने के लिए संपर्क बनाते हैं।

पैनल माउंटिंग कनेक्टर को आम तौर पर उन नटों का उपयोग करके पैनल पर सुरक्षित किया जाता है जिनमें एक अतिरिक्त धागा होता है, जिससे मेटिंग कनेक्टर को ढीला होने से बचाने के लिए सुरक्षित किया जा सकता है। नि:शुल्क कनेक्टर में बैकशेल हो सकते हैं जो स्क्रीनिंग प्रदान करते हैं और केबल स्क्रीन से कनेक्ट किए जा सकते हैं, या यदि प्लास्टिक हैं, तो सुरक्षा प्रदान करते हैं। केबल पर तनाव से राहत भी प्रदान की गई है।

पिन की दो पंक्तियों (उदाहरण के लिए, 9, 15, 25 और 37 तरह) वाले सामान्य कनेक्टर प्रकारों में पिन लगभग 0.108 इंच (2.74 मिमी) की दूरी पर होते हैं और पंक्तियों में 0.112 इंच (2.84 मिमी) की दूरी होती है। पिन की अधिक पंक्तियों का उपयोग करके उच्च पिन गणना और उच्च पिन घनत्व प्राप्त किया जा सकता है।
