TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर

प्रमाणन
चीन Dongguan Fuyconn Electronics Co,.LTD प्रमाणपत्र
चीन Dongguan Fuyconn Electronics Co,.LTD प्रमाणपत्र
मैं अब ऑनलाइन चैट कर रहा हूँ

TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर

TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर

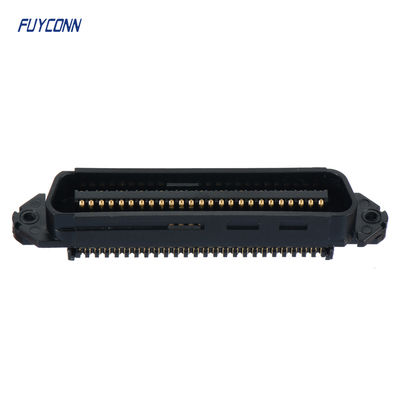

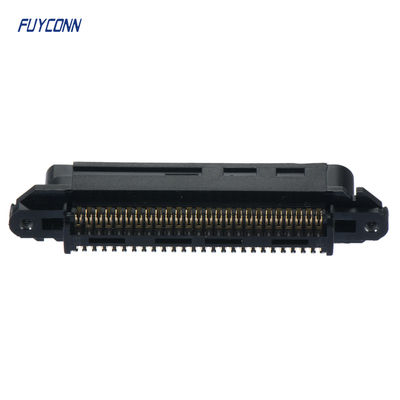

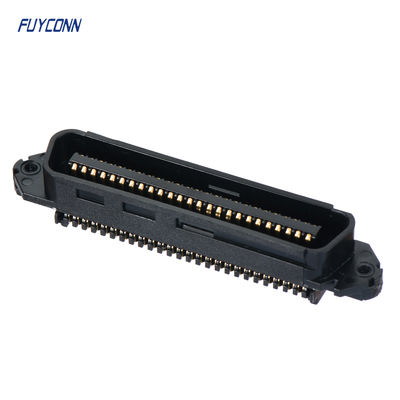

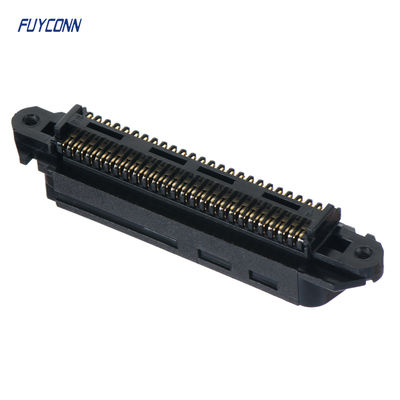

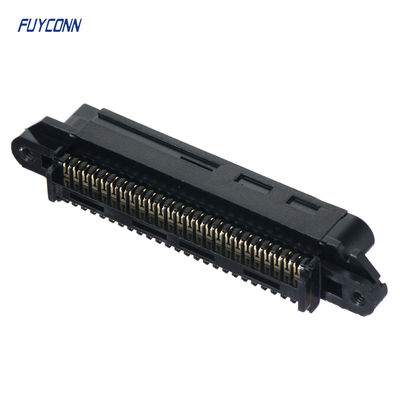

TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर

बड़ी छवि :  TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: FUYCONN
प्रमाणन: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
मॉडल संख्या: FUY57151
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 10PCS
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: वैक्यूम ट्रे + कार्टन
प्रसव के समय: 7-10 दिन
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन या पेपैल
आपूर्ति की क्षमता: 1 मिलियन / माह

TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर

वर्णन
प्रोडक्ट का नाम: 50 पिन सेंट्रोनिक्स कनेक्टर उत्पाद रेखा: चैंप कनेक्टर
प्रकार: सेंट्रोनिक आईडीसी कनेक्टर संबंधक शैली: प्लग
टर्मिनल की संख्या: 50 पिन लिंग: पुरुष
प्रतिस्थापन: टीई 229974-1 इन्सुलेटर सामग्री: पीपीओ
आवाज़ का उतार-चढ़ाव: 2.16 मिमी
प्रमुखता देना:

D-आकार का सेंट्रोनिक्स कनेक्टर प्लग

,

50 स्थिति केबल माउंट कनेक्टर

,

64 स्थिति CHAMP डॉकिंग कनेक्टर

टीई 229974-1 रिप्लेसमेंट कनेक्टर, 50/64 स्थिति डी-आकार का कनेक्टर, प्लग, केबल-टू-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, चैंप डॉकिंग कनेक्टर

आईडीसी डी-सब चैंप डॉकिंग कनेक्टर प्लग असेंबली, इंसुलेशन डिस्प्लेसमेंट क्रिंप (आईडीसी) मास टर्मिनेशन के साथ केबल से केबल अनुप्रयोगों के लिए अभिप्रेत है। इसमें 2.16 मिमी की सेंटरलाइन पिच है और इसका उपयोग सिग्नल सर्किट अनुप्रयोग के लिए किया जाता है।



डी-आकार के कनेक्टर "डी" आकार में निर्मित धातु के आवरण में विद्युत कनेक्शन प्रदान करते हैं।हमारे डी-कनेक्टर कॉम्पैक्ट पिन और सॉकेट कनेक्टर हैं जिन्हें संचार उपकरणों में बिजली और सिग्नल संचारित करने के लिए डिज़ाइन किया गया है, विशेष रूप से उच्च-घनत्व पैकेज में। इन कनेक्टरों का उपयोग आमतौर पर कंप्यूटर मॉनिटर को पर्सनल कंप्यूटर से जोड़ने के साथ-साथ परिधीय उपकरणों को जोड़ने के लिए किया जाता है। हमारे डी-आकार के कनेक्टर वाणिज्यिक और सैन्य अनुप्रयोगों की कठिन प्रदर्शन आवश्यकताओं को पूरा कर सकते हैं। हम DB9 कनेक्टर (9-पिन डीएसयूबी कनेक्टर), DB15 कनेक्टर (15-पिन डीएसयूबी कनेक्टर), और DB25 (25-पिन डीएसयूबी कनेक्टर) का निर्माण करते हैं। हमारे डी-आकार के कनेक्टर महिला कनेक्टर और पुरुष कनेक्टर के रूप में निर्मित होते हैं। हमारे पोर्टफोलियो में डी-सबमिनिएचर कनेक्टर (जिन्हें डी-सब कनेक्टर के रूप में भी जाना जाता है) शामिल हैं, जिन्हें जटिल अनुप्रयोगों के भीतर उच्च-घनत्व सर्किट में सुरक्षित, विश्वसनीय कनेक्शन बनाने के लिए लागत प्रभावी समाधान प्रदान करने के लिए डिज़ाइन किया गया है। हमारे मानक डी-सबमिनिएचर कनेक्टर MIL-DTL-24308 योग्यता के साथ उपलब्ध हैं। हमारे D-आकार के कनेक्टर हमारे शीर्ष उत्पाद परिवारों के तहत निर्मित होते हैं: AMP, AMPLIMITE, AMPMODU, और Raychem


सेंट्रोनिक्स कनेक्टर में कनेक्टर बॉडी के केंद्र में एक प्लास्टिक बार होता है जो संपर्क पिन रखता है। कनेक्टर का शरीर अक्सर काले और नीले रंग का होता है।



TE 229974-1 प्रतिस्थापन कनेक्टर, 50 / 64 स्थिति D-आकार का कनेक्टर, प्लग, केबल-से-केबल, केबल माउंट (फ्री-हैंगिंग), 2.16 मिमी [.085 इंच] सेंटरलाइन, CHAMP डॉकिंग कनेक्टर 0



उत्पाद की विशेषताएँ

  • पदों की संख्या : 50 | 64

  • कनेक्टर और आवास प्रकार: प्लग

  • कनेक्टर सिस्टम: केबल-टू-केबल

  • कनेक्टर माउंटिंग प्रकार: केबल माउंट (फ्री-हैंगिंग)

  • केंद्ररेखा (पिच) : 2.16 मिमी [.085 इंच]



उत्पाद प्रकार की विशेषताएं

  • कनेक्टर और आवास प्रकार प्लग

  • कनेक्टर सिस्टम केबल-टू-केबल

  • कनेक्टर उत्पाद प्रकार कनेक्टर असेंबली

  • कनेक्टर और संपर्क समाप्त होता है तार और केबल

कॉन्फ़िगरेशन सुविधाएँ

  • पदों की संख्या 14 | 24 | 36 | 50 | 64

  • पंक्तियों की संख्या 2

  • तार और केबल प्रकार के साथ संगत पृथक तार | रिबन केबल | गोल जैकेट वाली केबल

शारीरिक विशेषताएं

  • प्राथमिक उत्पाद का रंग काला

  • रिबन केबल सेंटरलाइन स्पेसिंग 1.27 मिमी [.05 इंच]

  • कवर सामग्री थर्माप्लास्टिक

  • कनेक्टर प्रोफ़ाइल निम्न | मानक

संपर्क सुविधाएँ

  • संपर्क मेटिंग क्षेत्र प्लेटिंग सामग्री की मोटाई (µin) 30

  • अंडरप्लेटिंग सामग्री से संपर्क करें पैलेडियम निकल

  • मेटिंग एरिया प्लेटिंग सामग्री से संपर्क करें सोना (एयू) | सोने की चमक

  • आधार सामग्री से संपर्क करें तांबा मिश्र धातु | फॉस्फोर कांस्य

  • संपर्क मेटिंग क्षेत्र प्लेटिंग सामग्री की मोटाई .76 µm [30 µin ]

  • तार संपर्क समाप्ति क्षेत्र चढ़ाना सामग्री सोने की चमक

  • संपर्क वर्तमान रेटिंग (अधिकतम) (ए) 1 | 3.5

  • संपर्क विकल्प स्थापित

समाप्ति सुविधाएँ

  • तार और केबल को समाप्त करने की विधि इन्सुलेशन विस्थापन (आईडीसी)

यांत्रिक अनुलग्नक

  • संभोग प्रतिधारण साथ

  • धागे का आकार 4-40 यूएनसी 2बी | एम3

  • संभोग प्रतिधारण प्रकार पेंचकस

  • कनेक्टर माउंटिंग प्रकार केबल माउंट (फ्री-हैंगिंग)

आवास सुविधाएँ

  • आवास सामग्री पॉलीफेनिलीन ऑक्साइड | पॉलीफिलीन ऑक्साइड | थर्माप्लास्टिक

  • केंद्ररेखा (पिच) 2.16 मिमी [.085 इंच]

DIMENSIONS

  • ठोस तार का आकार (मिमी²) .05 – .13 | .13 – .32

  • संगत इन्सुलेशन व्यास (अधिकतम) (मिमी) 1.14 | 1.15

  • संगत इन्सुलेशन व्यास (अधिकतम) (इंच) .045

  • ठोस तार का आकार (AWG) 26 – 24 | 30 – 26

  • फंसे हुए तार का आकार (AWG) 24 | 26 | 27 | 28

  • फंसे हुए तार का आकार (मिमी²) .08 | .09 | .1 | .14 ​​| .33

  • तार का आकार (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

उपयोग की शर्तें

  • ऑपरेटिंग तापमान रेंज (डिग्री सेल्सियस) -55 – 105 | -40 – 75

  • ऑपरेटिंग तापमान रेंज (°F) -67 – 221 | -40-167

संचालन/आवेदन

  • परिरक्षित नहीं

  • सर्किट अनुप्रयोग संकेत
