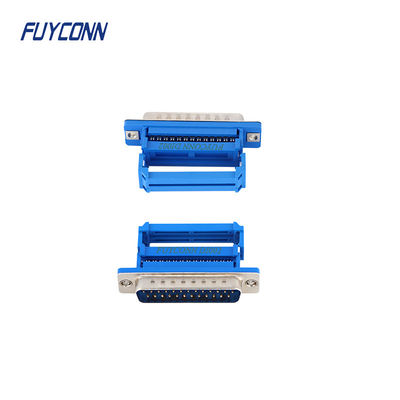

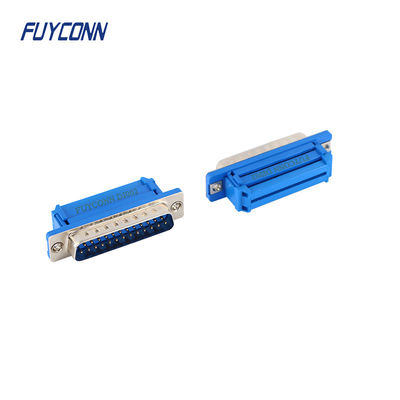

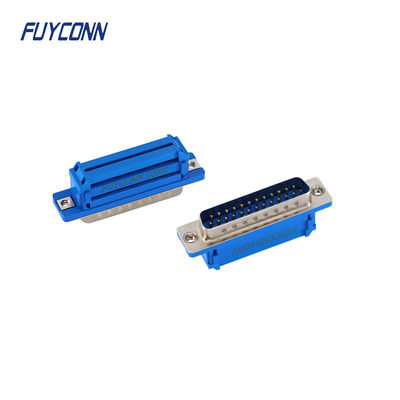

25पिन आईडीसी रिबन कनेक्टर पुरुष क्रिम्पिंग प्रकार रिबन डी-एसयूबी कनेक्टर

डी-प्रकार के कनेक्टर में आमतौर पर कनेक्शन की दो और कभी-कभी अधिक समानांतर पंक्तियाँ होती हैं। कनेक्टर्स में एक डी-फॉर्मेट मेटल शेल होता है जो यांत्रिक शक्ति और सीमित विद्युत चुम्बकीय स्क्रीनिंग प्रदान करता है। जब मेट किया जाता है, तो प्लग और सॉकेट के धातु के गोले स्क्रीनिंग प्रभावशीलता को बढ़ाने के लिए संपर्क बनाते हैं।

पैनल माउंटिंग कनेक्टर को आम तौर पर अतिरिक्त थ्रेडिंग के साथ नट्स का उपयोग करके सुरक्षित किया जाता है जो मेटिंग कनेक्टर को जगह में लॉक करने की अनुमति देता है, जिससे ढीलापन रोका जा सकता है। मुफ़्त कनेक्टर्स को बैकशेल्स से सुसज्जित किया जा सकता है जो केबल तनाव से राहत के साथ-साथ स्क्रीनिंग (धातु) या सुरक्षा (प्लास्टिक) प्रदान करते हैं।

सामान्य दो-पंक्ति कनेक्टर प्रकारों (9, 15, 25, और 37 तरह) में पिनों को लगभग 0.108 इंच (2.74 मिमी) की दूरी पर रखा जाता है और पंक्तियों को 0.112 इंच (2.84 मिमी) की दूरी पर रखा जाता है। पिन की अतिरिक्त पंक्तियों का उपयोग करके उच्च पिन संख्या और घनत्व प्राप्त किया जा सकता है।
