उत्पाद विवरण:
|
| उत्पाद श्रेणी: | DIN41612 कनेक्टर | पिन की लंबाई: | 4 मिमी |
|---|---|---|---|
| टर्मिनल की संख्या: | 2*32P 64पिन | पंक्तियों की संख्या: | 2 पंक्तियाँ |
| टर्मिनल प्रकार: | समकोण | कनेक्टर का प्रकार: | पीसीबी प्रकार |
| इन्सुलेटर रंग और सामग्री: | ग्रे और पीबीटी | संपर्क पिन सामग्री: | फॉस्फर ब्रॉन्ज़ |
| संपर्क चढ़ाना: | सोना चढ़ाना (1u", 3u", 5u", 10u", 15u") | आवाज़ का उतार-चढ़ाव: | 2.54 मिमी / 5.08 मिमी |
| लिंग: | महिला |

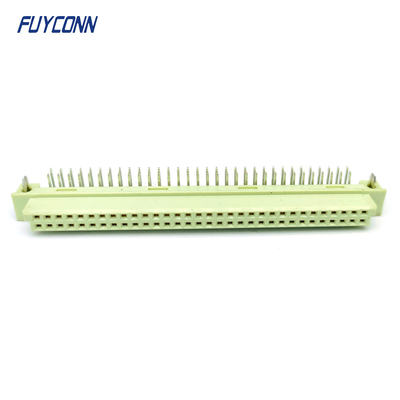

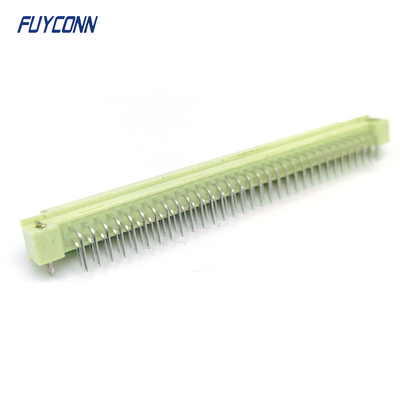

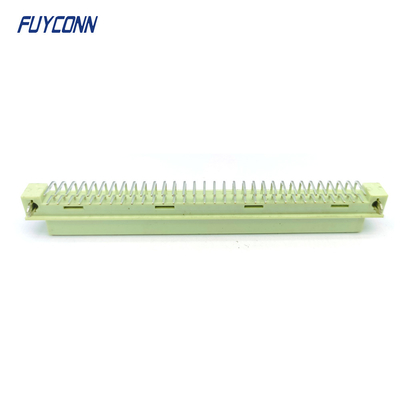

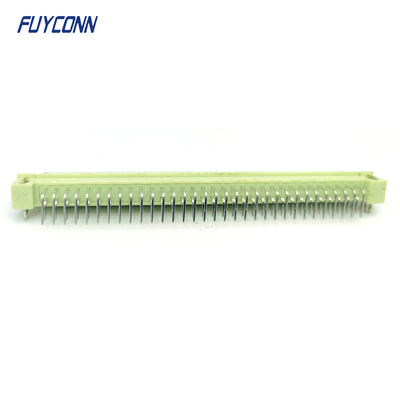

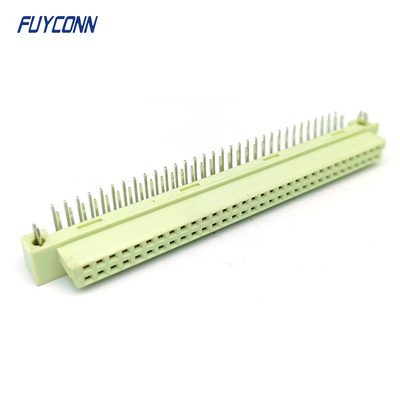

सही कोण DIN41612 महिला कनेक्टर 2 पंक्तियाँ 64Pin 264 DIN 41612 पीसीबी कनेक्टर हार्पन के साथ
कैटलॉगःDIN41612 CONNECTOR.pdf
डीआईएन 41612 विद्युत कनेक्टर्स के लिए एक डीआईएन मानक है जिसका व्यापक रूप से रैक आधारित विद्युत प्रणालियों में उपयोग किया जाता है। कनेक्टर्स का मानक विच्छेदन खुली प्रणालियों के लिए एक पूर्व शर्त है,जहां उपयोगकर्ता विभिन्न आपूर्तिकर्ताओं के घटकों से एक साथ काम करने की अपेक्षा करते हैंडीआईएन 41612 कनेक्टर्स का सबसे व्यापक रूप से ज्ञात उपयोग वीएमईबस प्रणाली में है।
डीआईएन 41612 को दूरसंचार और डेटा बाजारों में विभिन्न प्रकार के इंटरकनेक्शन अनुप्रयोगों के लिए एक मानक के रूप में व्यापक रूप से स्वीकार किया गया है।डीआईएन 41612 कनेक्टर्स का सबसे व्यापक रूप से ज्ञात उपयोग वीएमई बस प्रणाली में है.डीआईएन कनेक्टर 0.100" (2.54 मिमी) वर्ग ग्रिड पर तीन पंक्तियों ((ए, बी, सी) के संपर्क के साथ तार-राउंड या सोल्डर पूंछ प्रकार के समापन में उपलब्ध हैं।32 पिन 48 पिन 64 पिन और 96 पिन उपलब्ध हैं.
| उत्पाद की विशेषताएंः | |
| 1उत्पाद लाइनः | DIN41612 कनेक्टर |
| 2थर्मल लंबाईः | 4 मिमी |
| 3. कनेक्टर प्रकार | पीसीबी DIN 41612 कनेक्टर |
| 4कनेक्टर लिंगः | स्त्री |
| 5पद संख्या: | 2*32P 64पिन |
| 6पंक्तियों की संख्या: | दो पंक्तियाँ |
| 7संपर्क सामग्री: | पीतल |
| 8संपर्क प्लेटिंगः | 1U", 3U", 5U", 10U", 15U", 30U" |
| 9इन्सुलेशन सामग्री: | पीबीटी |
| 10रंग | ग्रे |
| 11टर्मिनल प्रकार | सही कोण |
| 12पिच | 2.54mm / 5.08mm |
| विद्युत विनिर्देश | |
| 1वर्तमान रेटिंगः | 5 एम्प |
| 2. नामित वोल्टेजः | DC 1000v प्रति मिनट |
| 3. इन्सुलेटर प्रतिरोधः | 1000Mn MIN. ((500V DC पर) |
| 4ऑपरेशन तापमानः | -55°C से +105°C |
यूरोकार्ड लाइन बोर्ड-टू-बोर्ड, वायर-टू-बोर्ड, रिबन केबल-टू-बोर्ड और हाई-स्ट्रीम कनेक्टर में उपलब्ध है। Our Eurocard connectors incorporate internationally accepted design advantages of DIN 41612 and IEC 60603-2 two-piece connectors in a quality design that provides high Signal Integrity (SI) and electrical performance. एक व्यापक पोर्टफोलियो के साथ, आपके आवेदन के अनुरूप सही कनेक्टर प्रकार और शैली ढूंढना आसान है। सामान्य बस प्रणालियों में एसटीई बस, सीआईएमबीयूएस, फ्यूचरबस, वीएमईबीयूएस, मल्टीबस (II), नुबस, वीएक्सआई बस,और VME 64X.
DIN 41612थाडीआईएनरैक आधारित विद्युत प्रणालियों में व्यापक रूप से उपयोग किए जाने वाले विद्युत कनेक्टर्स के लिए मानक। कनेक्टर्स का मानकीकरण खुली प्रणालियों के लिए एक पूर्व शर्त है,जहां उपयोगकर्ता विभिन्न आपूर्तिकर्ताओं के घटकों से एक साथ काम करने की अपेक्षा करते हैंडीआईएन 41612 कनेक्टर्स का सबसे व्यापक रूप से ज्ञात उपयोगवीएमईबसऔरनुबसमानक को अंतरराष्ट्रीय मानकों के पक्ष में वापस ले लिया गया है।आईईसी 60603-2औरएन 60603-2.
